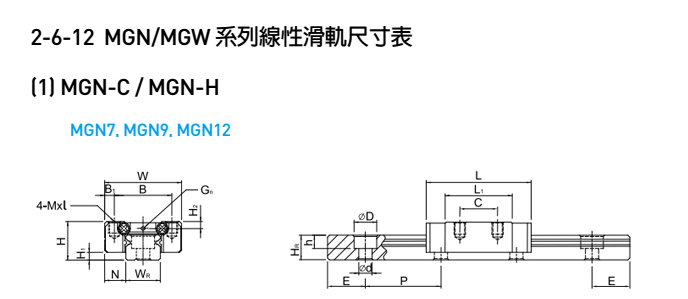

MGN9H

分析直线导轨的负载率和寿命：

1.通常情况下，由于往复压力引发的金属疲劳损坏直线导轨系统。往复压力使直线导轨和滚珠的表皮脱落。直线导轨的寿命就是在直线导轨或滚珠表皮发生脱落时，系统所运行的总行程。

2.基本静负载率:Co(kgf) 如果超负荷或震动作用于静态或运动状态卜的直线导轨系统时，滚珠和直线导轨会产生长久变形。当变形太大会影响直线导轨系统的顺滑运行。基木静载荷负载率c。指的是在大静态负荷条件卜的滚珠和直线导轨的变形总和等于滚珠直径的1/10000时，相同方向和强度卜的恒定负载。静负载率C。表明了直线导轨的大容许静态负载。

3.静态安全系数:fs 选择直线导轨有两种方法。一种是根据静态负载系统选;另一种是根据寿命选择。通常我们采用第二种。

4.基本动负载率:C[kgf] 基木动负载率C90%是根据直线导轨承受全负载时运行达到50km的一个统计数字。

5.负载率和寿命的计算 由于反复的压力作用，直线导轨接触面会产生碎屑的脱落。额定寿命就是用一组同样的直线导轨系统，逐一在相同条件卜运行，基中90%不发生脱落现象而运行的总行程。

MGN9H直线导轨的磨损程度：

要确定机械设备导规面的磨损程度，必须对导规面进行精度检查。

导规的基本精度主要垂直平面内的直线度误差，水平面内的直线度误差的垂直平面内的平行度误差三项内容。导轨在垂直平面内和水平面内的直线度误差，以及两条导轨在垂直平面内的平行度误差，都直接影响着被加工零件的几何间精度，其中，导轨在垂直平面内的直线度误差是机械设备各项精度的基础，其误差值的大小决定了溜板在运动过程中的起伏状态以及溜板与导轨的接触情况。

测量导轨直线度误差的基本原则：

（1）直线度误差的测量基准可以任意选择，而评定基准应符合小条件的原则。这就是说，测量导轨精度时，必须用两条平行的理想直线包容住被测导轨的实际轮廓，并使此理想直线间的距高为小。则这两条被称为导轨包容线的理想直线间的距离，就是被测导轨的直线度误差。

（2）无论评定基准怎样转换发明奖计量方向始终不变的原则。这个原则是测量读数所反映的计量方向始终应垂直于测量基准，采用两包容线之间的坐标距离计量，不应因评定基准发生转换，造成评定基准之间产生微小倾斜而改变方向。

（3）对导轨只做等节距的若干档后，用水平仪或者其他精密测角仪器借助专用桥板，使其支撑点首尾相接，沿测量方向移动，分别测量出各档相对水平仪上，所选定的零位（测量基准，为水平线）的倾斜角。从而就可换算成相邻间的高度差。各等距有限点间相对高度差值的综合结果就体现了被测导轨的曲线的起伏变化状况，用水平仪进行等节距有限点测量导轨的方法。
